Mécanique

Septembre - 2007

Le DS Club Révolution 55 organise à l'attention de ses adhérents des séances de mécanique. Si le "cours" est prodigué par un expert (ne pas oublier que la mécanique est souvent en relation directe avec la sécurité du conducteur et de ses passagers), chacun peut biensûr présenter sa propre expérience.
Samedi dernier, la vidange était à l'honneur, permettant ainsi aux "nouveaux arrivants" de se familiariser avec la DS. Voici quelques images prises au cours de cette séance:

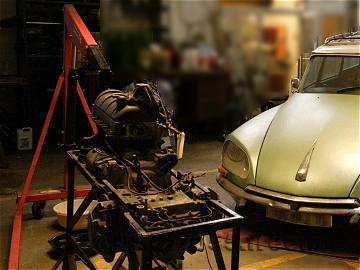

Un moteur posé sur banc permet à chacun d'être au plus près de l'action.

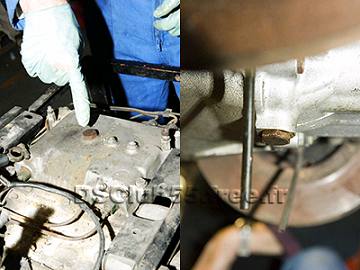

La séance débute par une vidange de la boîte de vitesse. On montre ici le bouchon de remplissage et bouchon de vidange

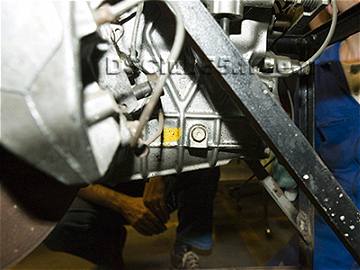

Le bouchon de niveau d'huile de boîte est ici bien visible.

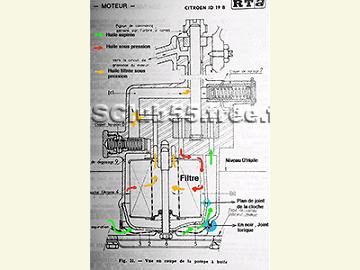

Les documentations sont là pour le côté théorique.

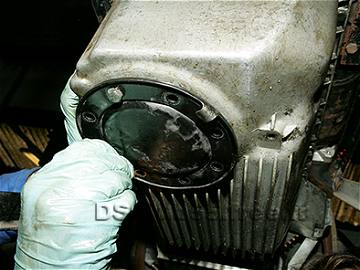

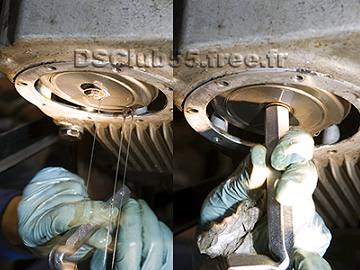

Trappe de filtre à huile en cours de démontage (8 boulons à déposer).

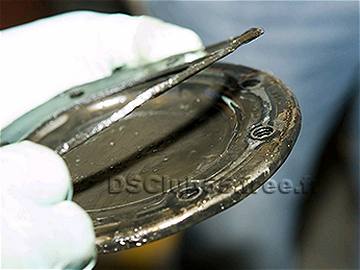

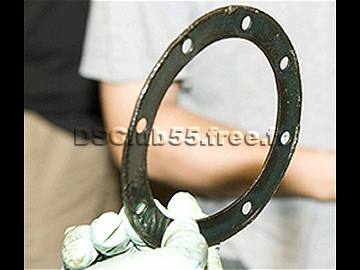

On retire ensuite le joint.
Celui-ci étant d'un prix modique, il peut être changé en même temps que le filtre.

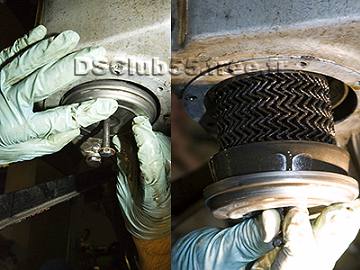

Le couvercle de filtre peut ensuite être retiré en dévissant le boulon central.

Le filtre est ensuite déposé.

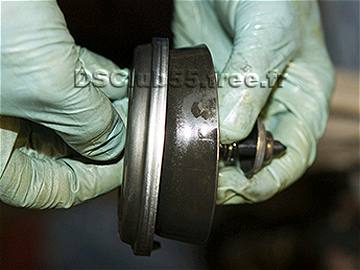

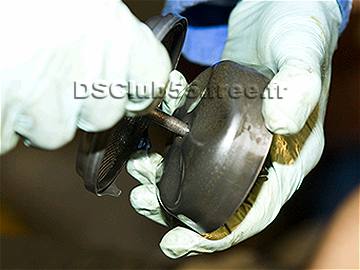

Le couvercle de filtre et la coupelle ...
... peuvent être désolidarisés.

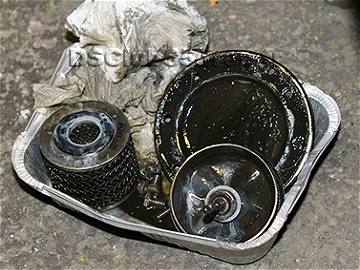

Si le filtre est jeté, les autres éléments sont conservés et devront être nettoyés.

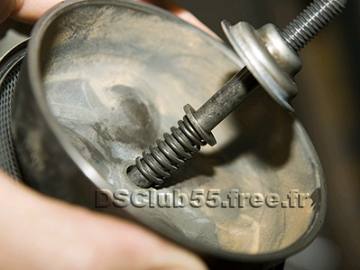

La coupelle, le ressort et la rondelle permettant de plaquer le filtre.

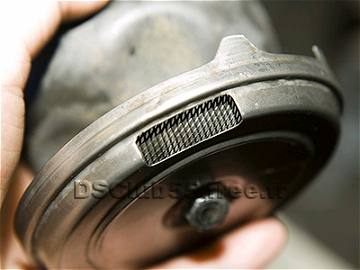

La crépine métallique, ultime rempart pour ne pas remettre des saletés dans le circuit d'huile.

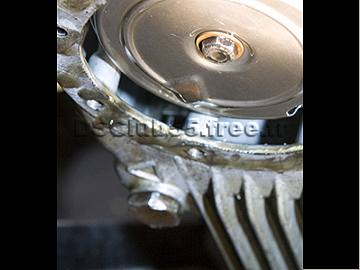

A respecter scrupuleusement, les 2 triangles doivent pointer dans la même direction !
La séance continue avec une inspection de corps de pompe à huile.
